driver Bematech MP-2800 TH

DRIVERS:



Importante:
    Diferente do padrão das impressoras da Bematech, esta impressora usa o protocolo Esc/POS Epson e não Esc/POS Bematech.
    Na data desta postagem, esta impressora é um lançamento da Bematech. Portanto, não há links disponíveis para os drivers e manuais no site da Bematech. Entre em contato com o suporte caso precise de algo: https://www.bematech.com.br/faleconosco
    De acordo com a Bematech, os drivers estarão disponíveis neste link: http://bematechpartners.com.br/portalPartners/


Dip-Switches:
    Algumas configurações somente são passíveis de alteração através de um dip-switch presente na impressora. Ele permite alterar a velocidade da porta serial física, desabilitar ou habilitar a guilhotina e a campainha, definir a densidade da impressão, etc.
Um dip-switch é um componente eletrônico com várias chaves liga/desliga numeradas sequencialmente. Na base da impressora há uma tampa para acesso a ele:
Chave Função Ligada(on) Desligada     Porta serial física
Guilhotina Desabilita Habilita   Baudrate Chave 7 Chave 8
Campainha Habilita Desabilita   115200 desligada ligada
Densidade de impressão Escuro Claro   38400 ligada ligada
Código de caracteres de dois bytes Desabilita Habilita   19200 desligada desligada
Caracteres por linha 42 48   9600 ligada desligada
Gaveta de dinheiro (RJ11) Desabilita Habilita

    As chaves 7 e 8 controlam a velocidade da porta serial. Definimos 115200 Baud na porta serial física deixando a chave 7 desligada e a chave 8 ligada.



Impressão do Autoteste:
    Siga os passos abaixo:

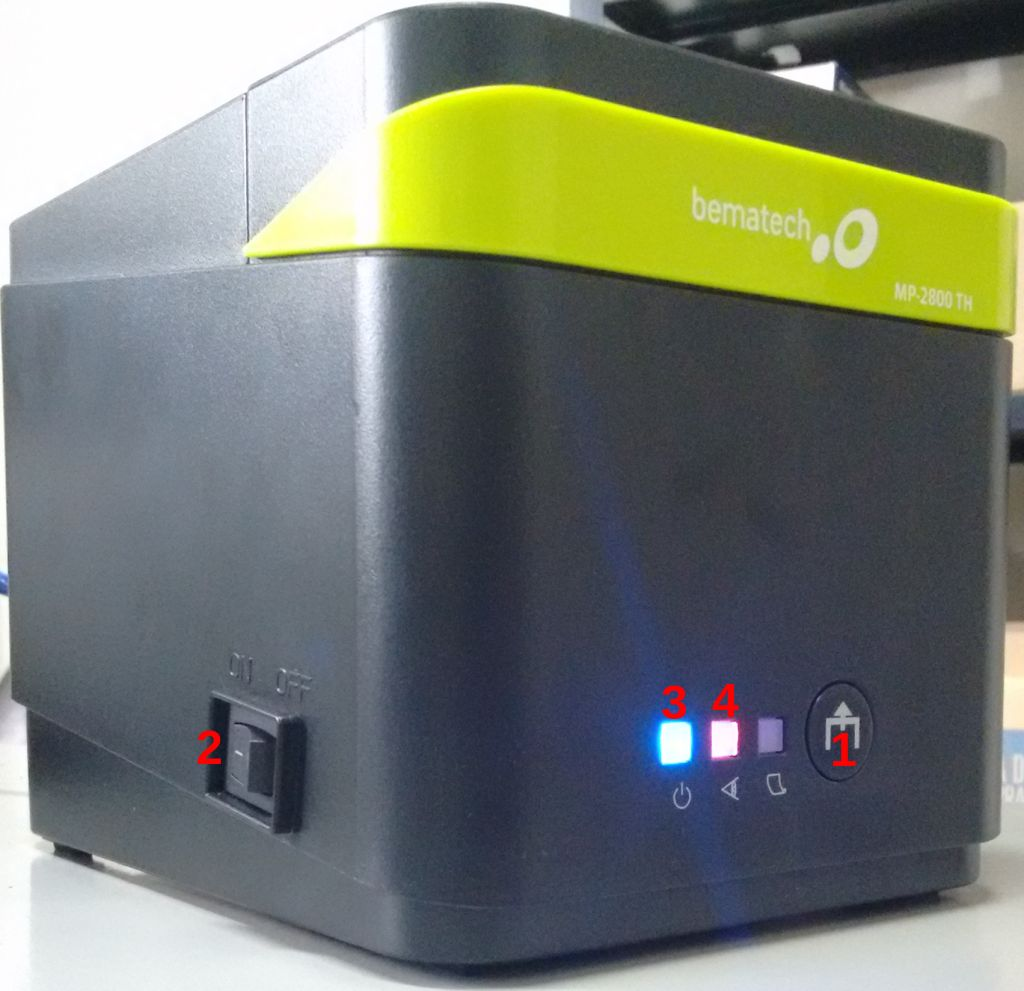

  1. Com a impressora desligada, mantenha pressionado o botão Avanço de Papel(1) pressionado e Ligue a impressora(2);
  2. As luzes Ligada(3) e Erro(4) acenderão. Neste momento pare de pressionar o botão Avanço de Papel(1);
  3. A impressão do Autoteste será feita após a luz de Erro(4) apagar:

  4. O GIF animado abaixo exemplifica o procedimento descrito acima:



Instalação da MP-2800 TH:

USB – Spooler do Windows:

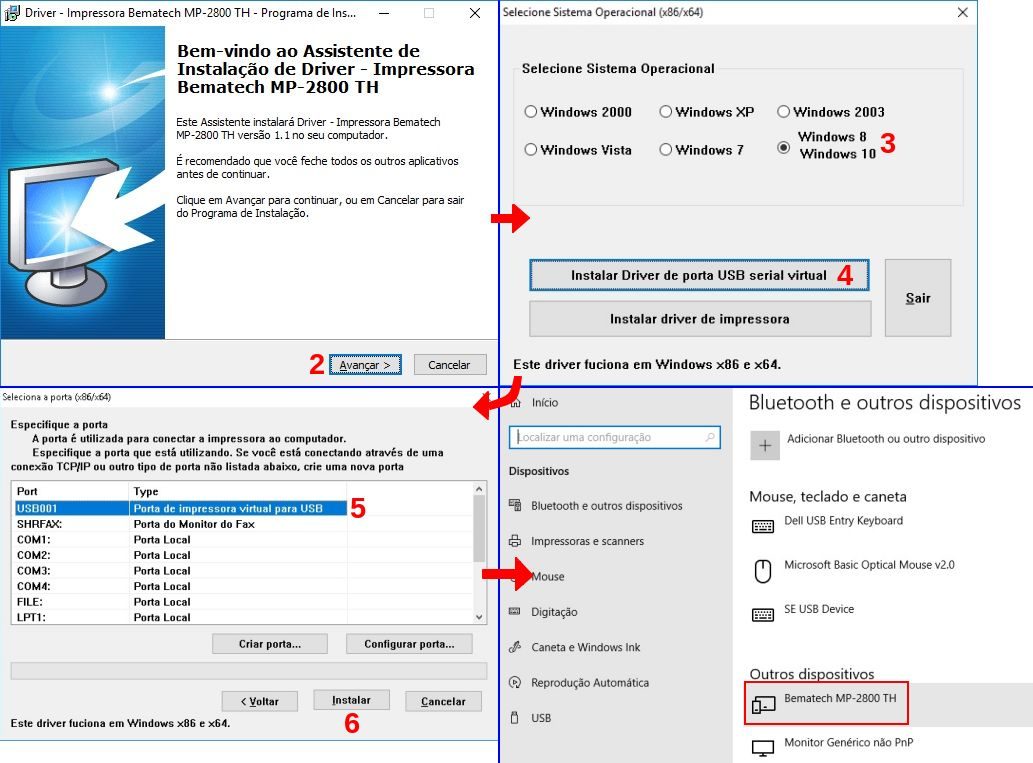

    Para realizar a instalação siga as etapas abaixo:

  1. Com a impressora ligada, conecte a impressora e conecte-a porta USB;

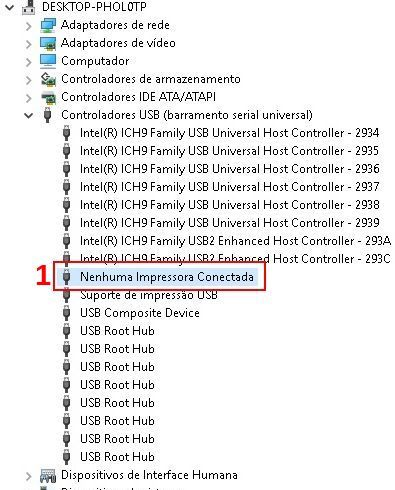

  2. Será exibido Nenhuma Impressora Conectada(1) em Gerenciador de Dispositivos:

  3. Com o CD no computador, realize a instalação Driver – Impressora Bematech MP-2800 TH.exe clicando em Avançar(2);
  4. Selecione o Sistema Operacional(3) e clique em Instalar o driver da impressora(4);
  5. Siga com a instalação do driver selecionando as opções conforme sua necessidade;
  6. Selecione o USB onde sua impressora está conectada, no nosso caso foi a USB001(5), depois clique em Instalar(6);
  7. Após concluir a instalação, será exibida a impressora Bematech MP-2800 TH em Impressoras e Scanners:
  8. image.png



USB – COM Emulada:
    Por padrão, a MP-2800 TH tem a emulação da COM via USB desabilitada. Para habilitá-la é necessário usar a ferramenta de configuração Bematech Printer SettingTool v1.3. Entre em contato com a Bematech para adquirir o software.
    Para realizar tal tarefa, siga os passos abaixo:

  1. Execute o Bematech Printer SettingTool v1.3;
  2. Selecione o meio de comunicação usado, no nosso exemplo foi USB(1). Também são permitidos via serial física (COMx) e TCP/IP;
  3. Selecione a aba Config. Impressora(2);
  4. Defina o Modo VCOM(3) e depois clique em Configurar modo USB(4);

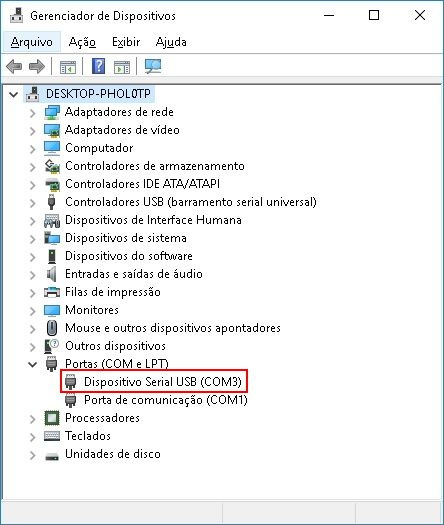

  5. A impressora reiniciará. Quando ela estiver pronta novamente, o Windows 10 reconhecerá a nova porta serial, em nosso exemplo foi a COM3:


  6. Não foi necessário instalar qualquer driver para reconhecer essa porta emulada.



COM Física – Esc/POS:
    Não foi necessário instalar qualquer driver para realizar a comunicação. Bastou apenas conectar o cabo serial entre o computador e a impressora.
    Importante: O cabo serial não acompanha a impressora.



TCP/IP – Esc/POS:
    Para realizar este teste foi preciso mudar o endereço de rede da impressora. Para tal, usamos o software de configuração Bematech Printer SettingTool v1.3 seguindo os passos abaixo:

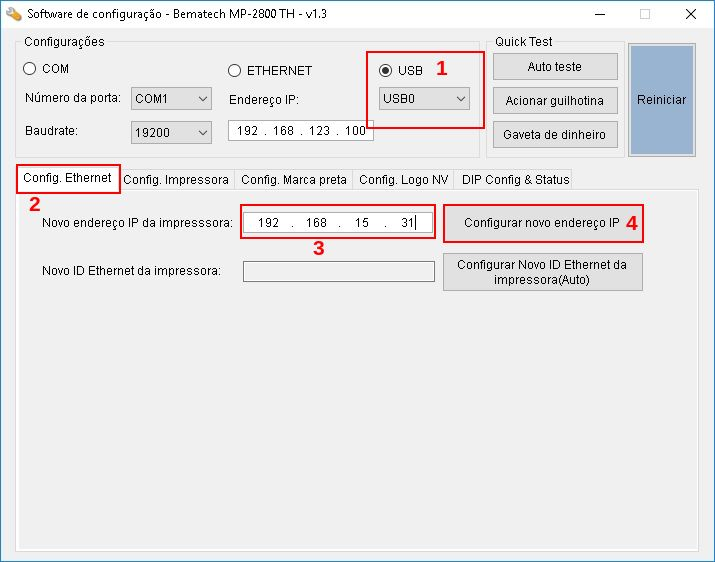

  1. Selecione o meio de comunicação usado, no nosso exemplo foi USB(1). Também são permitidos via serial física (COMx) e TCP/IP;
  2. Na aba Config. Ethernet(2), defina o novo endereço de rede(3);
  3. Por ultimo, clique em Configurar novo endereço IP(4?




TCP/IP – Spooler do Windows:
    Para realizar a instalação siga as etapas abaixo:

  1. Siga todos os passos do item TCP/IP – Esc/POS(passo anterior a este);
  2. Siga até o passo 5 no item USB – Spooler do Windows acima neste mesmo documento;

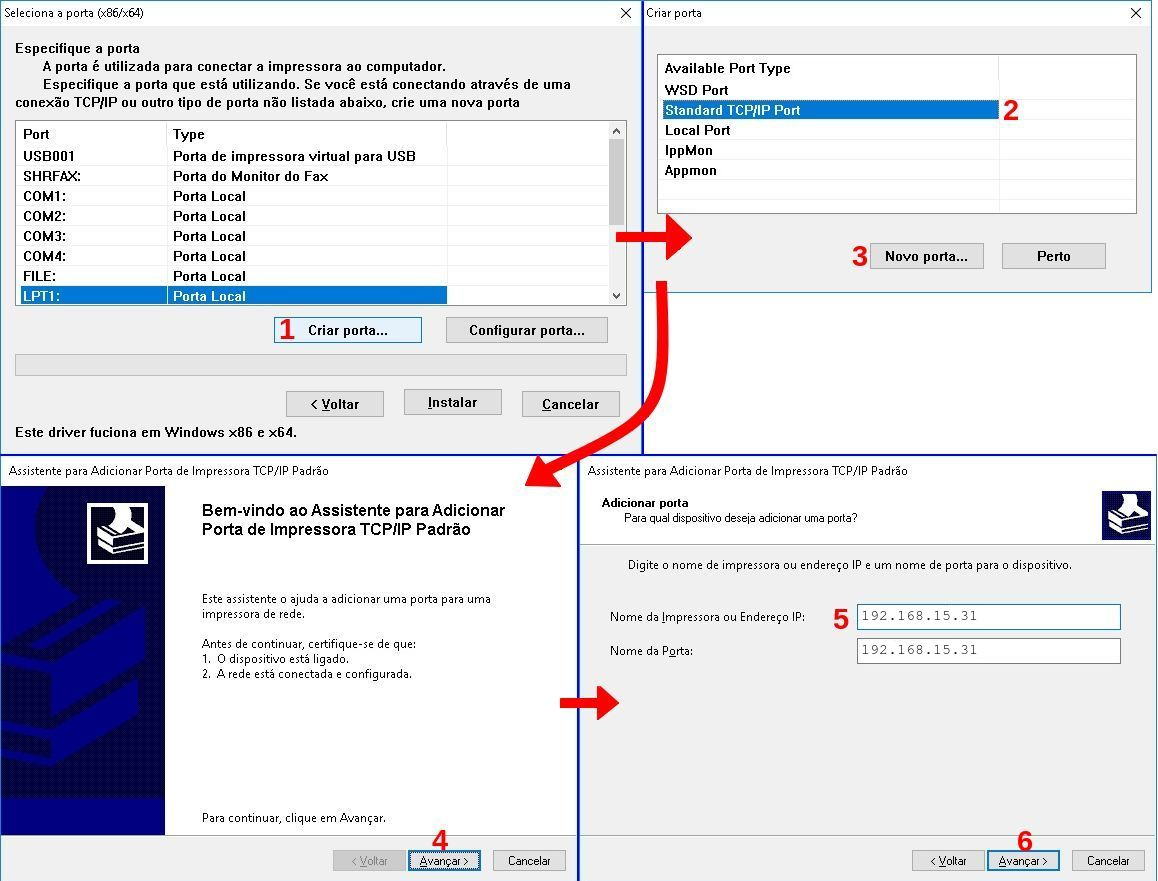

  3. Clique em Criar porta…(1);
  4. Selecione Standard TCP/IP Port(2) ==> Nova porta(3) ==> Avançar(4);
  5. Preencha com o IP da impressora (Ex.: 192.168.15.31) o campo Nome da Impressora ou Endereço IP(5) e clique em Avançar(6)

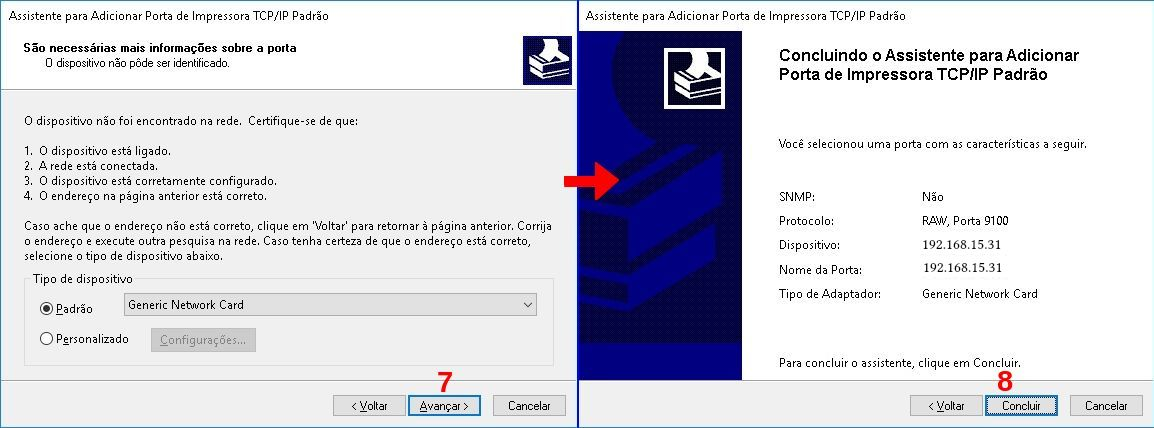

  6. Clique em Avançar(7) e depois Concluir(8)


  7. Após concluir a instalação, será exibida a impressora Bematech MP-2800 TH em Impressoras e Scanners:




Adicionar Logotipo:
    A adição do logotipo é feita pela ferramenta de configuração Bematech Printer SettingTool v1.3. Entre em contato com a Bematech para adquirir o software.
    Siga os passos abaixo para adição do logotipo na impressora:

  1. Ao executar o programa, selecione um meio de comunicação válido com a impressora. No nosso caso usamos a porta serial física COM1(1) e Baudrate 115200(2);
  2. Selecione a aba Config. Logo NV(3) e depois Selecionar e carregar logo(4);
  3. Selecione o arquivo de Logotipo e depois clique em Abrir(5);
  4. A impressora carregará o Logotipo e reiniciará;
  5. Após isso, selecione o Modo de impressão(6) e faça um teste clicando em Imprimir Logo NV(7)



Testes usando os componentes e Demos do ACBr:

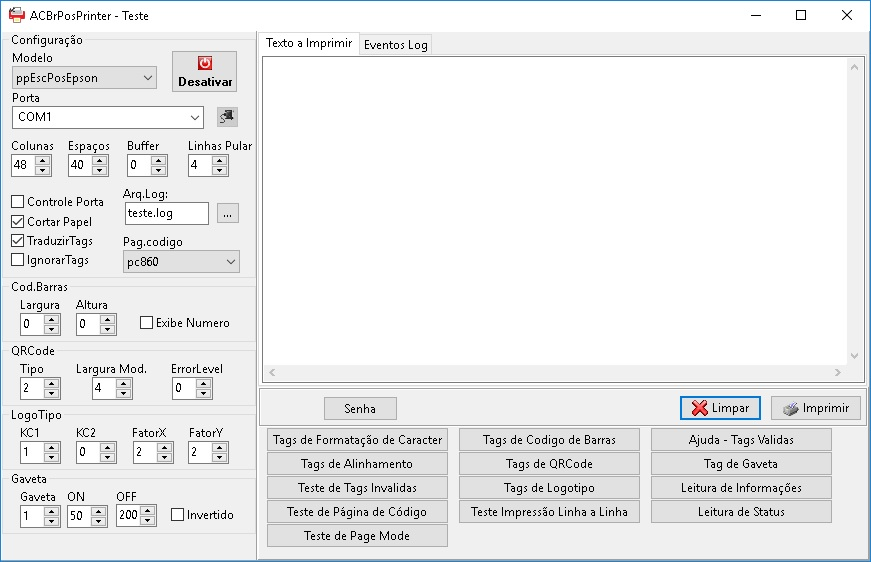

    Utilizamos o PosPrinterTeste.exe, demo do ACBrPosPrinter, parte do projeto ACBr, para efetuar testes na impressora. O PosPrinterTestes.exe está disponível neste link: https://www.projetoacbr.com.br/forum/files/file/364-posprintertesteexe/
    Durante os testes deixamos as configurações desta forma:

  • Modelo: ppEscPosEpson;
  • Porta: COM1;
  • Colunas: 48;
  • Espaços: 40;
  • Linhas Pular: 4;
  • Pag. codigo: pc860;
  • Demais configurações não alteramos;

Testes de comunicação:
    Usando o campo Porta, testamos os meios de comunicação possíveis com a impressora:

  • COMxx (Física)– Para comunicação serial. No nosso exemplo usamos a COM1;
  • USB – COMxx (Emulada)– Também para comunicação serial. No nosso ambiente o Windows definiu a porta serial do computador como COM3;
  • TCP/IP – Para envios de comandos Esc/POS diretamente para a impressora usando TCP/IP. (Exemplo: TCP:192.168.15.31:9100);
  • RAW:nome da instalação da impressora (USB)– Para enviar a impressão ao Spool do Windows em modo RAW. (exemplo: RAW:Bematech MP-2800 TH)
  • RAW:nome da instalação da impressora (TCP/IP)– Também com o Spool do Windows, mas usando o protocolo TCP/IP com a impressora conectada diretamente na rede (exemplo: RAW:Bematech MP-2800 TH);

Resultados:
    As imagens abaixo exemplificam a compatibilidade da impressora com o componente ACBrPosPrinter. Com algumas pequenas ressalvas descritas abaixo, observe que o equipamento se saiu muito bem, efetuando a impressão de acordo com os comandos suportados pelo protocolo Epson Esc/Pos:

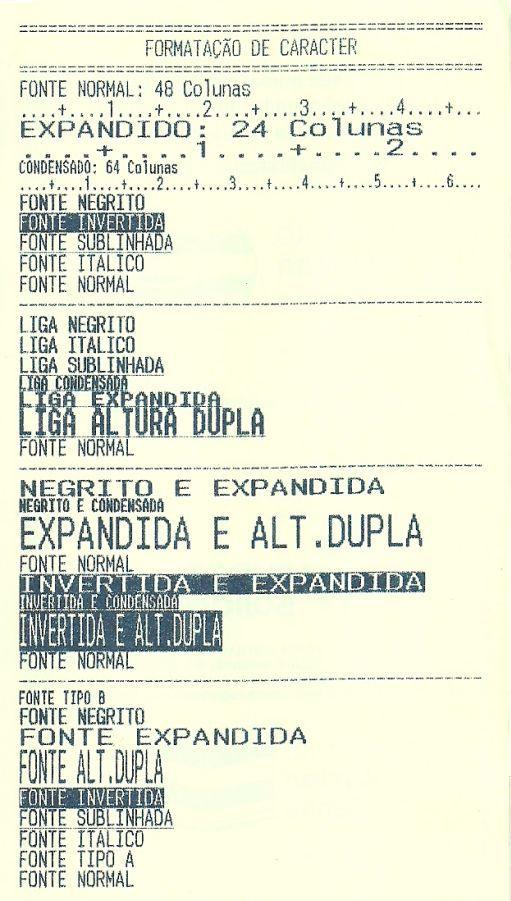

  • Formatação de carácter: Com exceção da fonte itálico, todas as demais propriedades funcionaram perfeitamente:

  • Alinhamento: Todos os tipos de alinhamento funcionaram conforme o esperado:
  • QR Code: Todos os códigos utilizados foram impressos corretamente:

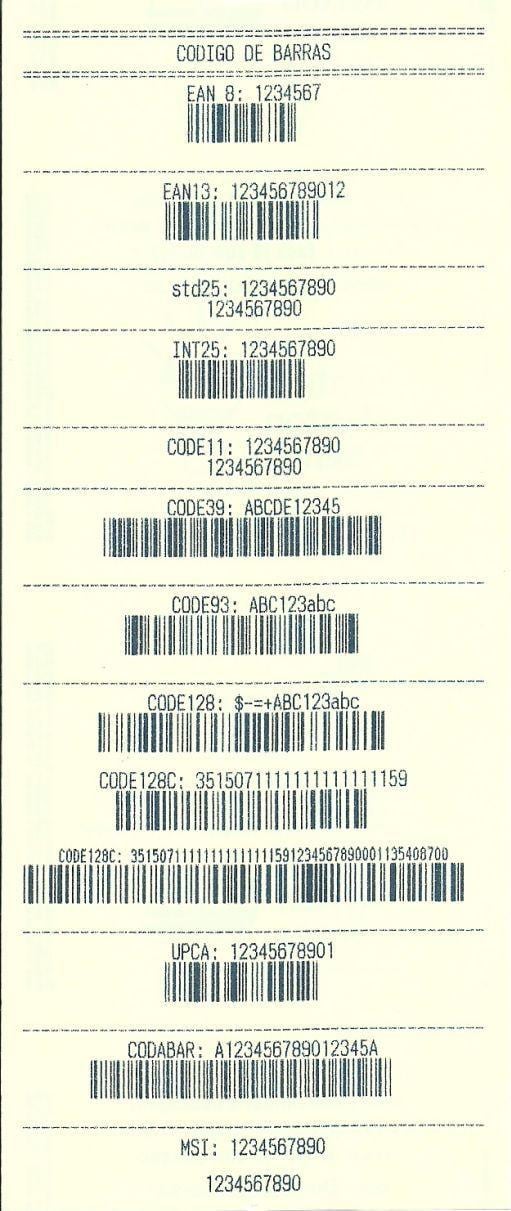

  • Código de Barras: Os tipos std25, CODE11 e MSI não foram impressos:

  • Logotipo: Para realizar o teste, deixamos a configuração da seguinte forma:
    KC1: 1
    KC2: 0
    FatorX: 2
    FatorY: 2

  • Leitura de Informações: A impressora retornou o Status pela porta COM1 (Física), porta COM2 (emulada) e pela rede TCP/IP:

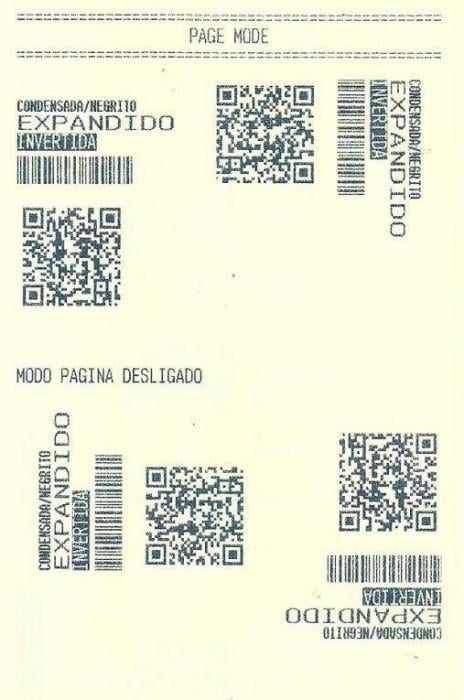

  • Page Mode: Funcionou conforme o esperado, permitindo o uso de DANFCe com QRCode Lateral



Teste de acentuação:

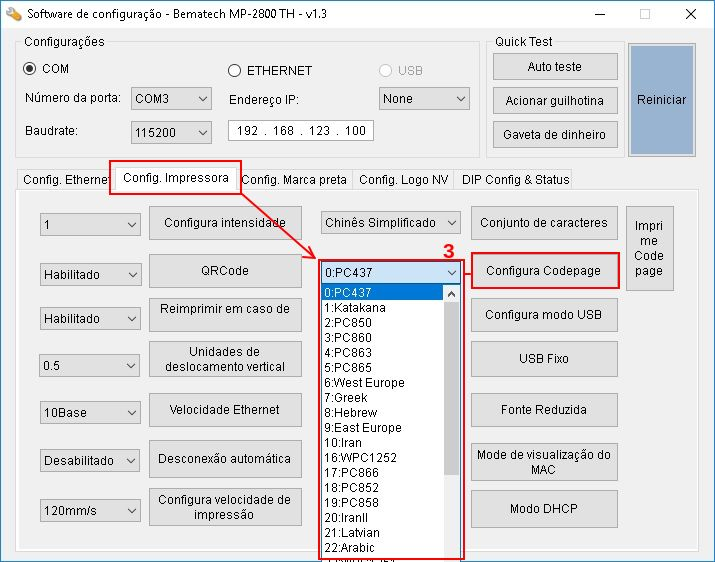

    Para realizarmos os testes de acentuação com diferentes páginas de código, procedemos da seguinte forma:

  • Inserimos um pantograma da língua portuguesa, contendo todas as letras e acentos(1);
  • No cabeçalho foi colocado a tag </zera>(2) para limpar as configurações a cada teste;
  • Foi realizada uma impressão por página de código disponível na impressora(3);


Resultados:

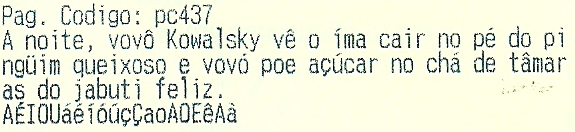

  • pc473: Alguns acentos circunflexos e todos os til foram ignorados:
  • pc850: Todos os acentos foram impressos corretamente:

  • pc852: Todos os acentos circunflexos, crases e o til foram ignorados:

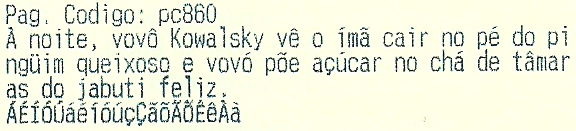

  • pc860: Todos os acentos foram impressos corretamente:

  • pc1252: Todos os acentos foram impressos corretamente:



Leitura de Status:
    A leitura do estado da impressora é funcional através da porta serial física (COM1) e protocolo TCP/IP. Abaixo alguns status retornados pela impressora:

  • Pronta para uso: “Nenhum Erro encontrado”;
  • Tampa aberta: “stSemPapel, stOffLine, stTampaAberta,”;
  • *Pouco papel: “Nenhum Erro encontrado”;
  • Sem papel: “stSemPapel, stOffLine”;
  • Gaveta de dinheiro aberta: “stGavetaAberta,”
    obs.: De acordo com o fabricante, a impressora não tem suporte a sensor de pouco papel.



Impressão de extratos do SAT com SATTeste:
    O SATTeste é um demo do ACBrSAT, parte do projeto ACBr. Realize o download neste link: https://www.projetoacbr.com.br/forum/files/file/316-sattesteexe/

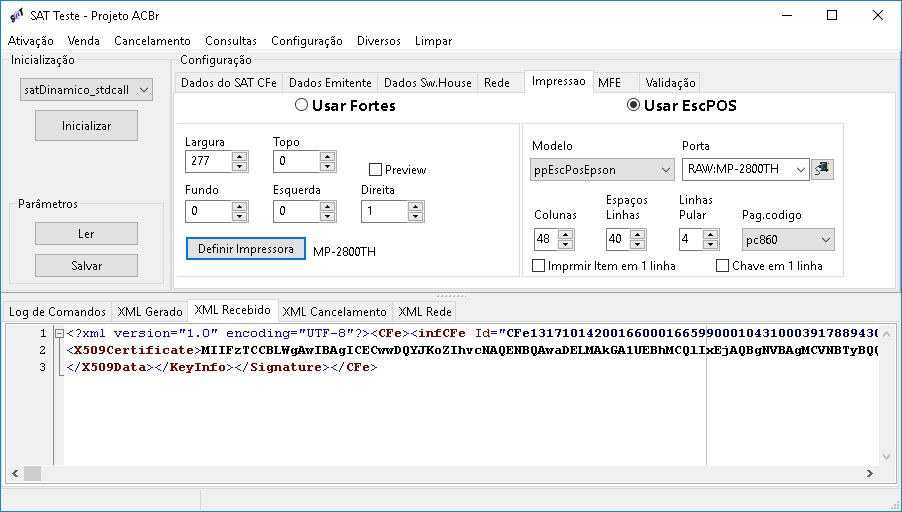

    Testamos a impressão usando o Spool do Windows através do Gerador de Relatórios Fortes Report, e também usando a impressão em ESC/POS.
    As configurações utilizadas foram as seguintes:

Fortes EscPOS
  • Largura: 277
  • Topo: 0
  • Fundo: 0
  • Esquerda: 0
  • Direita: 1
  • Colunas: 48
  • Espaço Linhas: 40
  • Linhas Pular: 4
  • Pag.codigo: pc860
  • Modelo: ppEscEpson
  • Porta: RAW:MP-2800TH

    Exemplo de um cupom fiscal impresso pela MP-2800 TH, usando Fortes(Esquerda) Esc/POS (Direita):



Teste de desempenho:
    Através de comandos EscPOS, realizamos a impressão de vários extratos de SAT com diversas quantidades de itens, coletando os tempos de impressão.
    Para medição mais precisa do tempo de impressão do equipamento nos testes envolvendo o Spooler do Windows (RAW:Bematech MP-2800 TH), não usamos o gerenciamento de fila de impressões do próprio serviço de Spooler, devido o uso da memória do computador para gerenciar a fila de impressões. Portanto, habilitamos a opção Imprimir diretamente na impressora na aba Avançado nas Propriedades da impressora. Desta forma, o serviço de Spooler apenas repassa a impressão diretamente para a impressora, não gerenciando a fila de impressões para o equipamento.
    Todas as formas de comunicação disponibilizada pela MP-2800 TH foram testadas:

COM Física (COM1):

As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: COM1
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

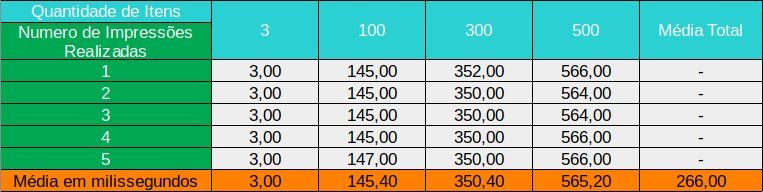

Resultados:


USB/COM Emulada (COM3):

As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: COM3
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

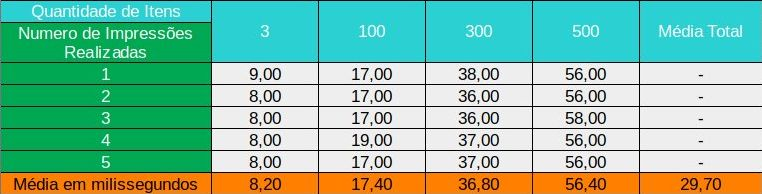

Resultados:



USB/Spool do Windows:
    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: RAW:MP2800TH
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:



TCP/IP:
    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: TCP:192.168.15.31:9100
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:



TCP/IP – Spool do Windows:
    As configurações foram as seguintes:

  • Modelo: ppEscEpson
  • Porta: RAW:MP2800TH
  • Colunas: 48
  • Espaços Linhas: 40
  • Linhas Pular: 4
  • Pag. codigo: pc860

Resultados:



Sobre o equipamento:
    O gabinete da MP-2800 TH tem um design sutil, moderno e robusto. Ele foi desenvolvido pensando em ambientes hostis para uma impressora, como uma cozinha. Os orifícios e botões são protegidos evitando a entrada de líquidos, pó e outras sujeiras. Na base do gabinete há pés de borracha evitando seu deslise. Também na base, há 2 orifícios para fixá-la na parede, permitindo o seu uso na vertical. Todas as conexões de cabos ficam na traseira do equipamento, também protegidas de sujeiras.
    A interação usuário/impressora é feita pelas 3 luzes indicativas e com o botão avanço do papel, todos presentes na parte frontal do equipamento. As luzes indicam, da esquerda para a direita, impressora ligada, tampa da baia aberta e falta de papel. O botão avanço de papel é do tipo push botton, semelhante ao botão de um mouse.
    A MP-2800 TH é bastante versátil na comunicação. Através do USB é possível usá-la em modo normal (igual a impressoras comuns) ou emulando uma porta serial COMx. Também permite a comunicação pela porta serial física e pela rede TCP/IP usando conexão cabeada.



Sobre a utilização do equipamento:
    A instalação e utilização da MP-2800 TH em qualquer dos tipos de comunicação foram simples. Com o driver em mãos, em poucos minutos ela estava pronta para uso.
    Ela se demonstrou bastante rápida na comunicação e impressão, independente do protocolo utilizado.
    Tivemos um pouco de dificuldade no entendimento do significado da luz de tampa aberta (meio), mas uma breve lida no manual sanou a questão.



Sobre a utilização do software de configuração da impressora:
    Ele tem uma vasta gama de opções, permitindo ajustar a impressora para necessidades mais específicas. Alguns exemplos: Grau de intensidade de impressão, reimpressão caso o papel acabe durante a impressão, velocidade da impressão, desabilitar QR Code, fonte reduzida, ip estático ou dinâmico (dhcp), etc. O tempo investido no conhecimento deste programa não será perdido.



Ficha técnica fornecida pelo fabricante:
    Características:

  • Dimensões: 130mm x 175mm x 130mm (Largura, Profundidade, Altura)
  • Massa: 1Kg
  • Cor: Preta
  • Velocidade de impressão: 250mm/s
  • Guilhotina: 10milhão de cortes de vida útil
  • Conjunto de comandos: ESC/POS
  • Troca de Bobina: Easy Load

Interface de comunicação:

  • USB
  • Ethernet
  • Serial

Alimentação:

  • 100V a 240V CA, a 50Hz a 60Hz

Dimensões do papel:

  • Largura: 58mm a 82,5mm
  • Diâmetro externo: 72mm
  • Espessura: 56µm a 107µm

N° de caracteres por linha:

  • FonteA: 48
  • FonteB: 64

Código de barras suportado:

  • UPC-A
  • UPC-E
  • EAN (IAN) 13
  • EAN (IAN) 8
  • CODE39
  • CODABAR
  • ITF
  • CODE93
  • CODE128
  • QRCODE
  • PDF417
